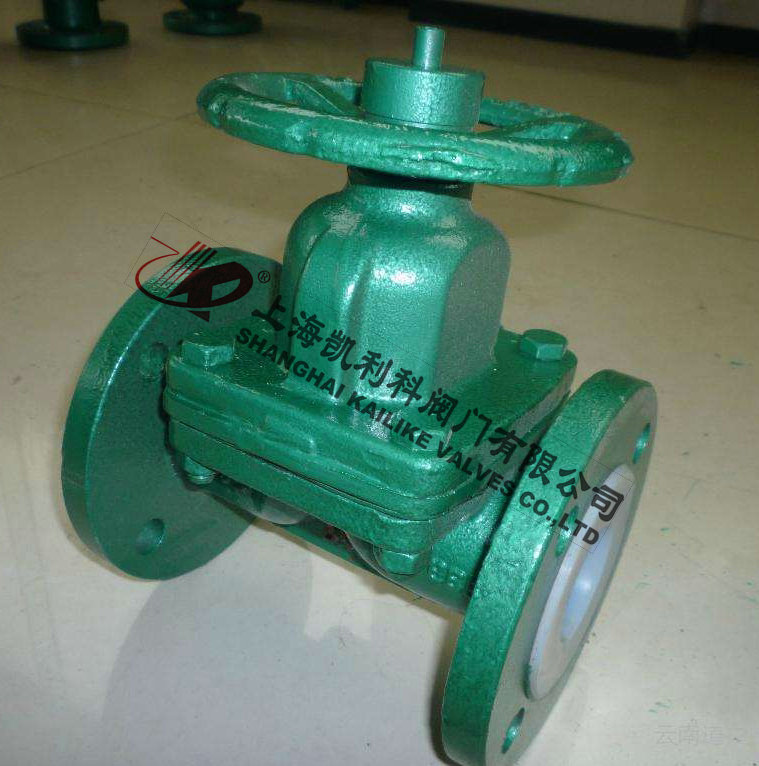

G41F46襯氟隔膜閥
G41F46襯氟隔膜閥將閥體下部內腔與閥蓋內腔隔開，并與之形成直流通道，使隔膜上部的閥桿、閥瓣等內件與介質完全隔離，省去填料密封結構，介質的內漏和外漏可同時避免。表面均勻包覆一層FEP。閥體通道內表面光滑,流體阻力小，CV值高，流通能力強，扭矩適中，采用四級密封結構并在密封面外配以耐溫抗老化的SI橡膠的彈性襯墊閥座,完全達到介質的零泄漏。
|
產品名稱： |
襯氟隔膜閥 |
產品型號： |
G41F46 |
|
公稱通徑： |
DN15～DN300 |
結構形式： |
直通 |
|
公稱壓力： |
0.6MPa～1.0MPa～1.6MPa |
連接方式： |
法蘭 |
|
適用溫度： |
-29ºC～+180ºC |
驅動方式： |
手動 |
|
閥體材質： |
鑄鋼、不銹鋼 |
制造標準： |
國標GB、德國DIN、美國API、ANSI |
|
適用介質： |
水、油品、蒸汽、液體 |
生產廠家： |
上海凱利科閥門有限公司 |
產品說明
G41F46襯氟隔膜閥將閥體下部內腔與閥蓋內腔隔開，并與之形成直流通道，使隔膜上部的閥桿、閥瓣等內件與介質完全隔離，省去填料密封結構，介質的內漏和外漏可同時避免。表面均勻包覆一層FEP。閥體通道內表面光滑,流體阻力小，CV值高，流通能力強，扭矩適中，采用四級密封結構并在密封面外配以耐溫抗老化的SI橡膠的彈性襯墊閥座,完全達到介質的零泄漏。
結構特點
1、彈性密封的開閉件，確保沒有內漏；
2、流線型的流道，使得壓力損失小；
3、沒有填料函，因此沒有外漏；
4、閥體與蓋被中間隔膜隔開，使得隔膜上方的閥蓋，閥桿零件不受介質侵蝕；
5、隔膜可更換，維護費用低；
6、襯氟材料的多樣性，可適用于各種介質，并具有良好的耐腐蝕性。
基本型號
|
手動 |
G41F3 |
直流式 |
G45F3 |
|
G41F46 |
G45F46 |
|
氣動 |
G641F3 |
電動 |
G941F3 |
|
G641F46 |
G941F46 |
零部件材料
|
序號 |
零件名稱 |
灰鑄鐵 |
鑄鋼 |
不銹耐酸鑄鋼 |
超低不銹鋼耐酸鑄鋼 |
|
Z |
C |
P |
R |
P |
R |
|
1 |
閥體/閥蓋 |
HT250 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
2 |
閥瓣/閥桿 |
35 |
1cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
00cr18Ni10 |
00Cr17Ni14Mo2 |
|
3 |
襯里/閥座 |
PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶性F4) |
|
4 |
隔膜 |
FEP(F46)/CR(氯丁橡膠)、PFA（可溶性F4）/FPDM（乙丙橡膠） |
|
5 |
支架 |
WCB |
CF8 |
CF8 |
|
6 |
閥桿螺母 |
ZCuAI10Fe3 |
ZCuAI10Fe3 |
ZCuAI10Fe3 |
|
7 |
緊固螺栓 |
35 |
1Cr17Ni2 |
1Cr18Ni9Ti |
|
8 |
螺母 |
45 |
0Cr18Ni9 |
0Cr18Ni9 |
|
9 |
手輪 |
WCB |
WCB |
WCB |
外形結構圖
主要外形尺寸
|
公稱通徑 |
標準值 |
參考值 |
|
DN(mm) |
NPS(inch) |
L |
D |
D1 |
D2 |
f |
b |
Z-фd |
Do |
H |
H1 |
WT(kg) |
|
PN0.6MPa / PN1.0MPa |
|
15 |
1/2 |
125 |
95 |
65 |
45 |
2 |
14 |
4-ф14 |
100 |
105 |
110 |
3.5 |
|
20 |
3/4 |
135 |
105 |
75 |
55 |
2 |
16 |
4-ф14 |
100 |
115 |
125 |
4 |
|
25 |
1 |
145 |
115 |
85 |
65 |
2 |
16 |
4-ф14 |
120 |
120 |
135 |
5.5 |
|
32 |
11/4 |
160 |
135 |
100 |
78 |
2 |
18 |
4-ф18 |
120 |
125 |
150 |
8 |
|
40 |
11/2 |
180 |
145 |
110 |
85 |
3 |
18 |
4-ф18 |
140 |
135 |
175 |
11 |
|
50 |
2 |
210 |
160 |
125 |
100 |
3 |
20 |
4-ф18 |
140 |
155 |
195 |
14 |
|
65 |
21/2 |
250 |
180 |
145 |
120 |
3 |
20 |
4-ф18 |
200 |
170 |
200 |
23 |
|
80 |
3 |
300 |
195 |
160 |
135 |
3 |
22 |
4-ф18 |
200 |
200 |
255 |
29 |
|
100 |
4 |
350 |
215 |
180 |
155 |
3 |
22 |
8-ф18 |
280 |
270 |
325 |
46 |
|
125 |
5 |
400 |
245 |
210 |
185 |
3 |
24 |
8-ф18 |
320 |
335 |
405 |
70 |
|
150 |
6 |
460 |
280 |
240 |
210 |
3 |
24 |
8-ф23 |
320 |
370 |
450 |
95 |
|
200 |
8 |
570 |
335 |
295 |
265 |
3 |
26 |
8-ф23 |
400 |
480 |
600 |
170 |
|
250 |
10 |
680 |
390 |
350 |
320 |
3 |
28 |
12-ф23 |
500 |
545 |
620 |
270 |
|
300 |
12 |
790 |
435 |
395 |
362 |
4 |
24 |
12-ф23 |
500 |
585 |
680 |
320 |
|
PN1.6MPa |
|
15 |
1/2 |
130 |
95 |
65 |
45 |
2 |
14 |
4-ф14 |
120 |
110 |
115 |
4 |
|
20 |
3/4 |
150 |
105 |
75 |
55 |
2 |
16 |
4-ф14 |
120 |
120 |
130 |
5 |
|
25 |
1 |
160 |
115 |
85 |
65 |
2 |
16 |
4-ф14 |
140 |
125 |
140 |
6 |
|
32 |
11/4 |
180 |
135 |
100 |
78 |
2 |
18 |
4-ф18 |
140 |
130 |
155 |
9 |
|
40 |
11/2 |
200 |
145 |
110 |
85 |
3 |
18 |
4-ф18 |
160 |
140 |
180 |
12 |
|
50 |
2 |
230 |
160 |
125 |
100 |
3 |
20 |
4-ф18 |
160 |
160 |
200 |
15 |
|
65 |
21/2 |
290 |
180 |
145 |
120 |
3 |
20 |
4-ф18 |
200 |
175 |
205 |
24 |
|
80 |
3 |
310 |
195 |
160 |
135 |
3 |
22 |
8-ф18 |
200 |
205 |
260 |
30 |
|
100 |
4 |
350 |
215 |
180 |
155 |
3 |
24 |
8-ф18 |
280 |
275 |
330 |
48 |
|
125 |
5 |
400 |
245 |
210 |
185 |
3 |
26 |
8-ф18 |
320 |
340 |
410 |
75 |
|
150 |
6 |
480 |
280 |
240 |
210 |
3 |
28 |
8-ф23 |
320 |
375 |
460 |
105 |
|
200 |
8 |
600 |
335 |
295 |
265 |
3 |
30 |
12-ф23 |
400 |
485 |
605 |
182 |
|
250 |
10 |
730 |
405 |
355 |
320 |
3 |
32 |
12-ф25 |
500 |
550 |
625 |
295 |
|
300 |
12 |
850 |
460 |
410 |
375 |
4 |
34 |
12-ф25 |
500 |
590 |
685 |
345 |
聲明：【G41F46襯氟隔膜閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的G41F46襯氟隔膜閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
