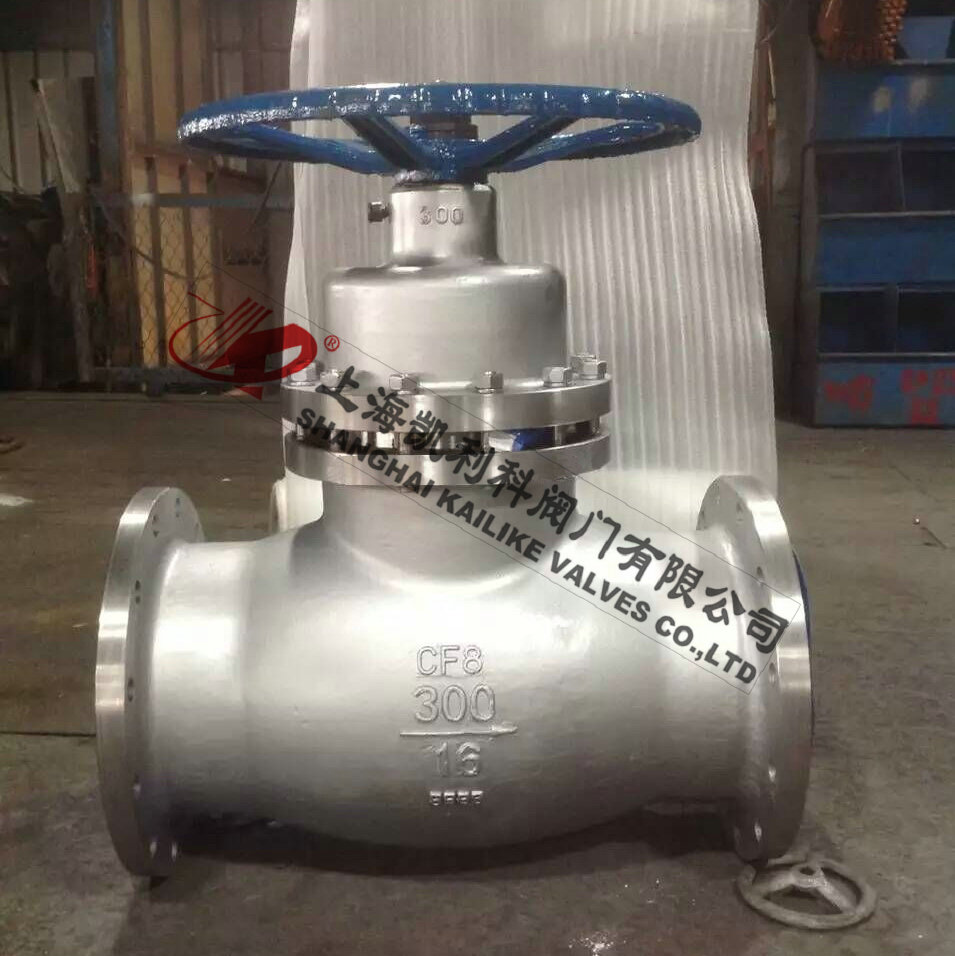

產品名稱：	法蘭柱塞閥	產品型號：	U41SM
公稱通徑：	DN15～DN400	結構形式：	柱塞式
工作壓力：	1.6MPa～4.0MPa	連接方式：	法蘭
適用溫度：	-29ºC～+550ºC	驅動方式：	手動、電動、氣動
閥體材質：	鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油品、蒸汽等	生產廠家：	上海凱利科閥門有限公司

產品說明

U41SM法蘭柱塞閥是根據原有的閘閥連接尺寸設計制造的，由于閘閥在使用過程中出現外漏，密封環帶復性較差，使用壽命短等缺點，本法蘭柱塞閥結合了柱塞閥的無泄漏優點和閘閥啟閉快又耐高溫高壓的特點，成為一種結構新穎的無泄漏法蘭柱塞閥。

結構特點

1、法蘭柱塞閥是由閥體、閥蓋、閥桿、柱塞、導向套、密封環、手輪等零件組成。當手輪旋轉時，通過閥桿帶動柱塞在導向套中上、下往復運動，使柱塞端部斜錐面與閥座面完成閥門的開啟與關閉功能。
2、在閥門中柱塞與密封環采用過盈配合，通過調節中法蘭螺栓預緊力，使密封環壓縮所產生的側向力與閥體中孔面及柱塞外圓密封從而耐磨性高的無毒新型密封材料，所以密封可靠、經久耐用，從而提高閥門的使用壽命。

性能規范

閥體材料	適用溫度	適用介質	壓力范圍
鑄鋼	≤350℃	水、蒸汽、油品	PN1.6-4.0MPa
鑄鐵	≤180℃	水、蒸汽、油品	PN1.6
不銹鋼	≤200℃	硝酸、醋酸	通徑范圍
含鉬不銹鋼	≤550℃	氮、氫、尿素等	DN15-400mm

壓力試驗

實驗項目	實驗介質	實驗壓力
壓強實驗	水	1.5PN
高壓密封試驗	水	1.1PN
低壓氣密封試驗	氣	0.5-0.7MPa

外形結構圖



主要外形尺寸1.6MPa

DN(mm) / 尺寸	1.6MPa         UZ41SM-16C．P．R          U41SM-16C．Y．P．R
	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	130	150	160	180	240	250	265	280	300	325	350	400	450	500	550	600
Do	100	100	120	140	160	180	200	240	280	320	350	400	520	640	760	900
D	95	105	115	135	140	160	180	195	215	245	280	335	405	460	520	580
D1	65	75	85	100	110	125	145	160	180	210	240	295	355	410	470	525
D2	45	55	65	78	85	100	120	135	155	185	210	265	295	375	435	485
b	14	14	14	16	16	16	18	20	20	22	24	26	26	30	34	36
Z-φd	4-14	4-14	4-14	4-18	4-18	4-18	4-18	8-18	8-18	8-18	8-23	12-23	12-23	12-25	16-25	16-30

主要外形尺寸2.5MPa

DN(mm)/  尺寸	2.5MPa            UZ41SM-25C．P．R          U41SM-25C．Y．P．R
	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	130	150	160	180	240	250	265	280	300	325	350	400	450	500	550	600
Do	100	100	120	140	160	180	200	240	280	320	350	400	520	640	760	900
D	95	105	115	135	145	160	180	195	230	270	300	360	425	485	550	610
D1	65	75	85	100	110	125	145	160	190	220	250	310	370	430	490	550
D2	45	55	65	78	85	100	120	135	160	188	218	278	332	390	448	505
b	16	16	16	18	18	20	22	22	24	28	30	34	36	40	44	48
Z-φd	4-14	4-14	4-14	4-18	4-18	4-18	4-18	8-18	8-23	8-25	8-25	12-25	12-30	16-30	16-34	16-34

主要外形尺寸4.0MPa

DN(mm)/  尺寸	4．OMPa           UZ41SM-40C．P．R           U41SM-40C．Y．P．R
	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	130	150	160	180	200	250	265	280	300	325	350	400	450	500	550	600
Do	100	100	120	140	160	180	200	240	280	320	350	400	520	640	760	900
D	95	105	115	135	145	160	180	195	230	270	300	375	445	485	570	655
D1	65	75	85	100	110	125	145	160	190	220	250	320	385	430	510	585
D2	45	55	65	78	85	100	120	135	160	188	218	282	345	390	465	535
b	16	16	16	18	18	20	22	22	24	28	30	38	42	40	52	58
Z-φd	4-14	4-14	4-14	4-18	4-18	4-18	4-18	8-18	8-23	8-26	8-26	12-30	12-33	16-30	16-36	16-39

聲明：【U41SM法蘭柱塞閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的U41SM法蘭柱塞閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
