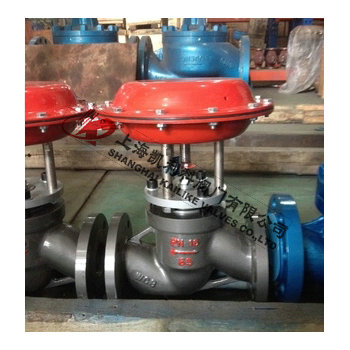

ZMQM氣動薄膜切斷閥
ZMQM氣動薄膜切斷閥采用頂導向結構，配用多彈簧執行機構。具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、拆裝方便等優點。氣動薄膜切斷閥接受來自調節儀表的信號，切斷、開啟或改變介質流向，達到對壓力、流量、液位等工藝參數自動控制。Z
|
產品名稱： |
氣動薄膜切斷閥 |
產品型號： |
ZMQM |
|
公稱通徑： |
DN25～DN200 |
結構形式： |
氣動薄膜套筒式 |
|
工作壓力： |
2.5MPa～4.0MPa |
連接方式： |
法蘭 |
|
適用溫度： |
-40ºC～+80ºC |
驅動方式： |
氣動 |
|
閥體材質： |
鑄鋼、不銹鋼 |
制造標準： |
國標GB、德國DIN、美國API、ANSI |
|
適用介質： |
煤氣、燃氣、液氨、氧氣、氣體、液體等 |
生產廠家： |
上海凱利科閥門有限公司 |
產品說明
ZMQM氣動薄膜切斷閥采用頂導向結構，配用多彈簧執行機構。具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、拆裝方便等優點。氣動薄膜切斷閥接受來自調節儀表的信號，切斷、開啟或改變介質流向，達到對壓力、流量、液位等工藝參數自動控制。ZMQM氣動薄膜切斷閥廣泛應用于石油、化工、冶金、電力、輕工、紡織等各種工業部門的生產過程自動控制和運程控制系統中。氣動套筒切斷閥產品公稱壓力等級有PN10、16、40、46四種，公稱口徑范圍DN20～200mm。適用流體溫度由-60～450℃。泄漏量等級為IV級或VI級。流量特性為快開。
結構特點
（1）氣動薄膜切斷閥采用多彈簧執行機構與調節機構用三根立相連，整個高度可減小約30％，重量可減輕約30％。
（2）閥體按流體力學原理設計成等截面低流阻流道，額定流量系統數增大30％。
（3）閥內件密封部分有嚴密型和軟密封兩種，嚴密型為堆焊硬質合金，軟密封型為質材料制作，關閉進密封性能優良。
（4）平衡型閥內件，提高了切斷閥的許用壓差。.
技術參數
|
公稱通徑(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
額定流量系數Kv |
8 |
11 |
20 |
30 |
48 |
75 |
120 |
190 |
300 |
480 |
760 |
|
額定行程mm |
8 |
12 |
20 |
25 |
40 |
60 |
|
有效面積cm2 |
100 |
200 |
400 |
600 |
1000 |
允許泄
露量 |
硬密封 |
一般：10-4 × 閥額定容量；嚴密型：套筒 5X10-6 × 閥額定容量 |
|
軟密封 |
VI 級 |
|
允許壓差MPa |
≤ 公稱壓力 |
|
信號壓力KPa |
0 ～ 250 |
|
閥蓋形式 |
標準型(-17～+250℃)、高溫型(+250～+450℃)、低溫型(-40～-196℃)、波紋管密封型(-40～+350℃) |
|
壓蓋型式 |
螺栓壓緊式 |
|
密封填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉編織填料、柔性石墨 |
|
閥芯形式 |
套筒閥芯 |
|
流量特性 |
快開特性 |
零件材料
|
1 |
閥體 |
WCB |
304 |
316 |
316L |
|
2 |
墊片 |
PTFE\石墨墊片 |
PTFE\石墨墊片 |
PTFE\石墨墊片 |
PTFE\石墨墊片 |
|
3 |
套筒 |
304 |
304 |
316 |
316L |
|
4 |
閥芯 |
304 |
304 |
316 |
316L |
|
5 |
中墊 |
PTFE\石墨墊片 |
PTFE\石墨墊片 |
PTFE\石墨墊片 |
PTFE\石墨墊片 |
|
6 |
填料 |
PTFE/石墨 |
PTFE/石墨 |
PTFE/石墨 |
PTFE/石墨 |
|
7 |
閥蓋支架 |
WCB |
304 |
316 |
316L |
|
8 |
填料壓蓋 |
304 |
304 |
316 |
316L |
|
9 |
閥桿 |
304 |
304 |
316 |
316L |
|
10 |
指示盤 |
鋁片 |
|
11 |
標尺 |
鋁片 |
|
12 |
執行器 |
缸體：碳鋼、膜片：丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布 |

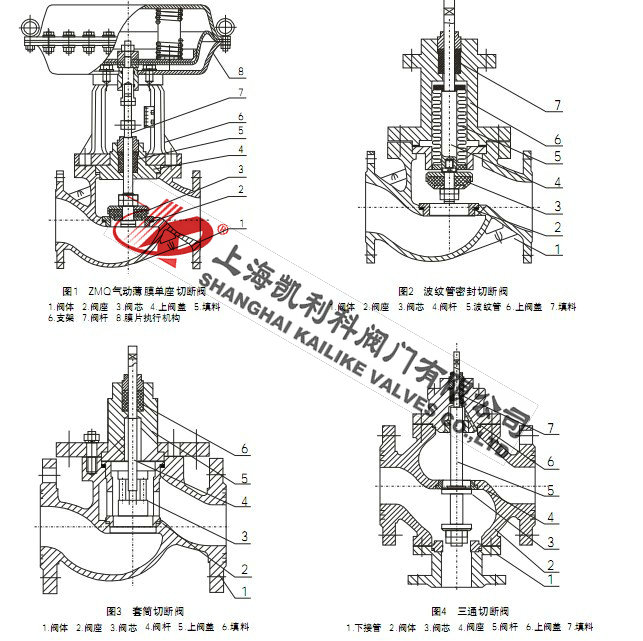

外形分析圖

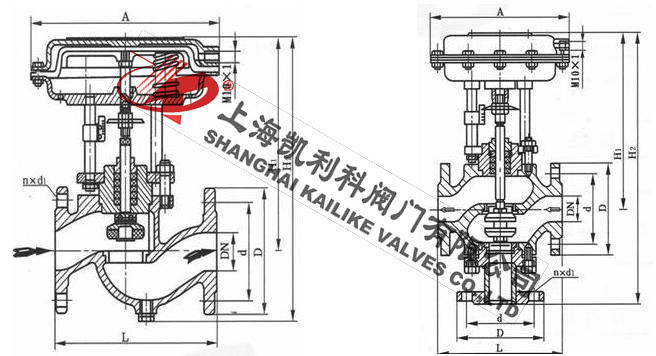

外形結構圖
主要外形尺寸
|
公稱通經 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
A |
196 |
232 |
308 |
394 |
498 |
|
L |
PN16 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
|
H |
340 |
345 |
370 |
380 |
390 |
475 |
490 |
500 |
765 |
825 |
927 |
|
H1 |
53 |
58 |
70 |
75 |
83 |
93 |
100 |
110 |
125 |
143 |
170 |
|
重量(kg) |
標準型 |
10 |
12 |
15 |
18 |
23 |
35 |
45 |
60 |
75 |
90 |
120 |
聲明：【ZMQM氣動薄膜切斷閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的ZMQM氣動薄膜切斷閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
