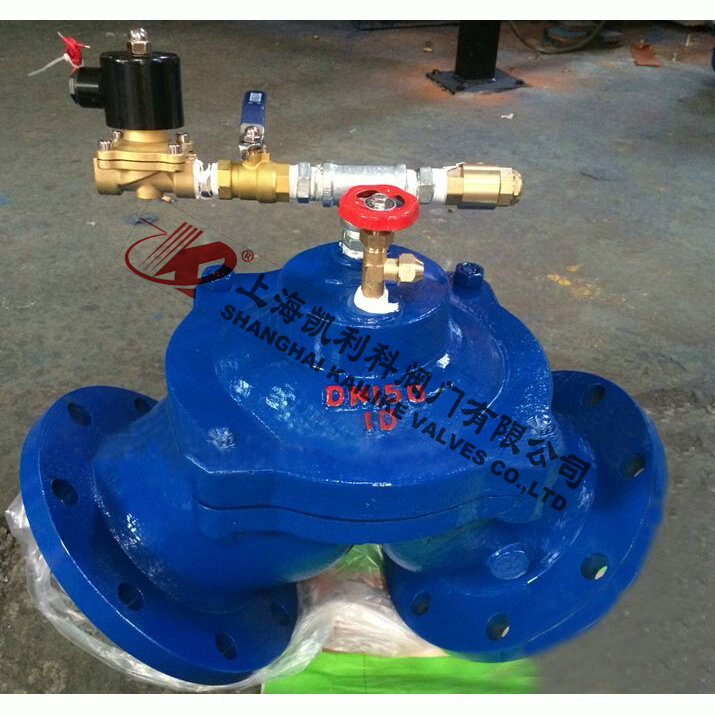

100S角型隔膜式排泥閥內部是由特殊強化的隔膜片、不銹鋼彈簧等組成。具有開啟快，關閉壓力低，外部液動（氣動）控制管路，集中控制啟閉主閥作用等特點。主要適用于水廠、水處理廠，作為排除水池內泥沙及污物用。
| 產品名稱： | 角型隔膜式排泥閥 | 產品型號： | 100S |
| 公稱通徑： | DN80～DN300 | 功能作用： | 排泥 |
| 公稱壓力： | 1.0MPa～1.6MPa | 連接方式： | 法蘭 |
| 適用溫度： | -0ºC～+80ºC | 驅動方式： | 液動、氣動 |
| 閥體材質： | 鑄鐵、鑄鋼 | 標準： | 國標GB、德國DIN、美國API、ANSI |
| 適用介質： | 水、污水 | 生產廠家： | 上海凱利科閥門有限公司 |
| 公稱壓力 | 殼體試驗壓力MPa | 密封試驗壓力MPa |
| 1.0 | 1.5 | 1.1 |
| 1.6 | 2.4 | 1.6 |
| 零件名稱 | 閥體、閥蓋 | 閥瓣、彈簧 | 薄膜 |
| 材料 | 鑄鐵 | 不銹鋼 | 尼龍強SX橡膠 |
| 連接標準 | 法蘭連接尺寸符合GB4216 | |||
| 公稱通徑 | H | D | D1 | Z-∮d |
| 80 | 140 | 195 | 160 | 4-18 |
| 100 | 150 | 215 | 180 | 8-18 |
| 150 | 185 | 280 | 240 | 8-23 |
| 200 | 245 | 335 | 295 | 8-23 |
| 250 | 340 | 395 | 350 | 12-23 |
| 300 | 395 | 445 | 400 | 12-23 |
聲明：【100S角型隔膜式排泥閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的100S角型隔膜式排泥閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
