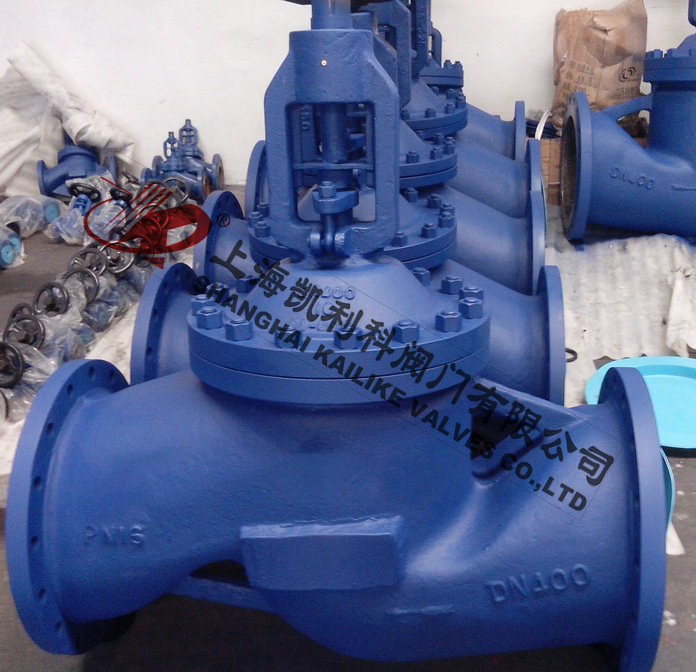

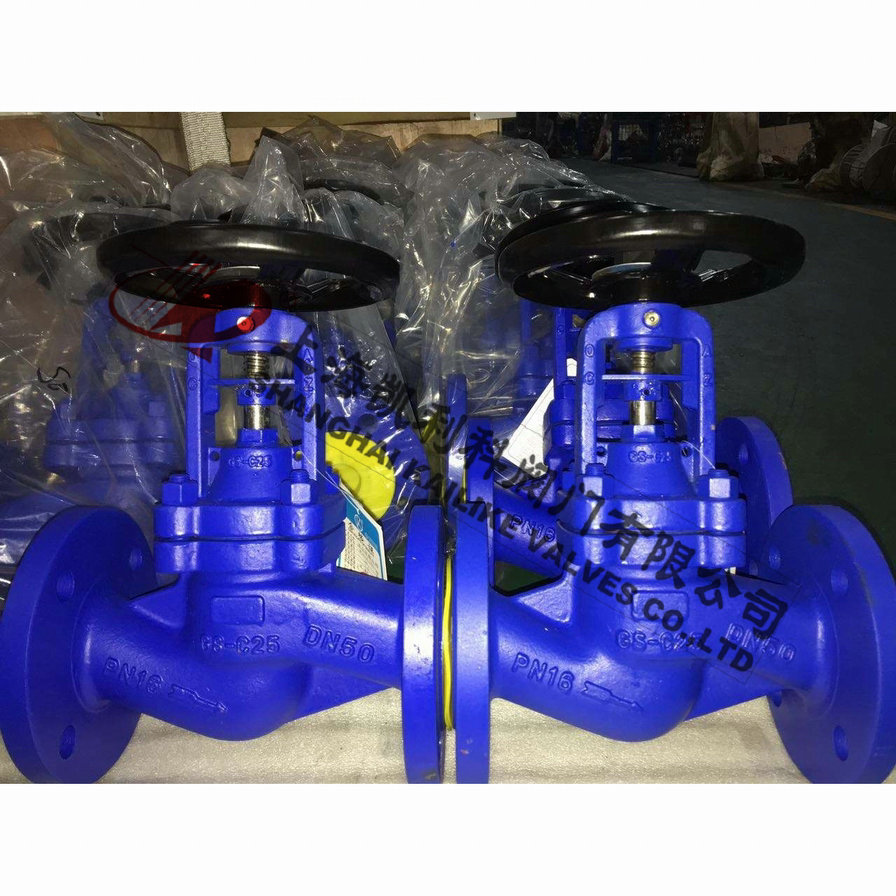

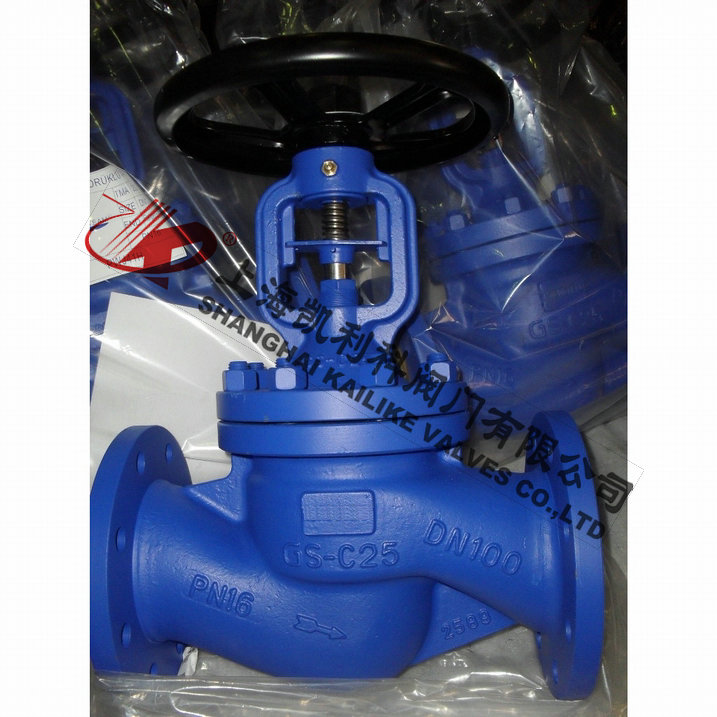

WJ41H德標波紋管截止閥
WJ41H德標波紋管截止閥是引進國外先進技術 、采用國外金屬波紋管密封技術制造、高性能的彈性金屬波紋管、伸縮疲勞壽命特別長；完全消除了普通閥門閥桿填料密封老化快易泄露的缺點，德標波紋管截止閥不但提高了使用能源效率、增加生產設備安全性、減少了維修費用及頻繁的維修保養，還提供了清潔安全的工作環境。
|
產品名稱： |
德標波紋管截止閥 |
產品型號： |
WJ41H |
|
公稱通徑： |
DN15～DN300 |
結構形式： |
截止式 |
|
公稱壓力： |
1.6MPa～4.0MPa |
連接方式： |
法蘭、焊接、內螺紋 |
|
適用溫度： |
-40ºC～+425ºC |
驅動方式： |
手動 |
|
閥體材質： |
鑄鐵、鑄鋼、不銹鋼 |
標準： |
國標GB、德國DIN、美國API、ANSI |
|
適用介質： |
水、油、蒸汽、氨氣、氯氣、氣體、液體 |
生產廠家： |
上海凱利科閥門有限公司 |
產品說明
WJ41H德標波紋管截止閥是引進國外先進技術 、采用國外金屬波紋管密封技術制造、高性能的彈性金屬波紋管、伸縮疲勞壽命特別長；完全消除了普通閥門閥桿填料密封老化快易泄露的缺點，德標波紋管截止閥不但提高了使用能源效率、增加生產設備安全性、減少了維修費用及頻繁的維修保養，還提供了清潔安全的工作環境。波紋管密封截止閥適用于石油、化工、制藥、化肥、電力等行業的各種工況管路上，用于切斷或接通管路介質。
結構特點

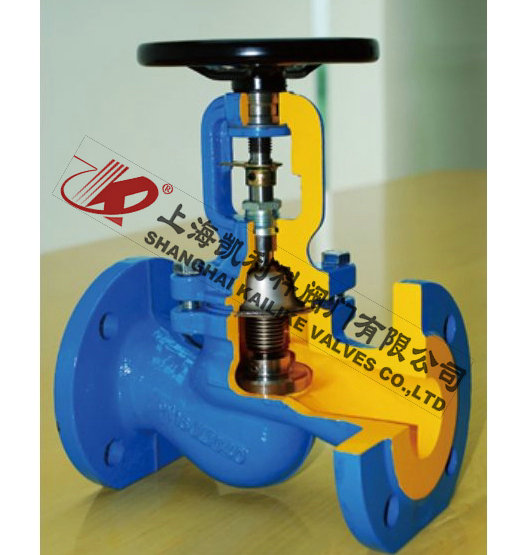

1.雙重的密封設計（波紋管+填料）若波紋管失效，閥桿填料也會避免。
2.結構合理、密封可靠、性能優良、造型美觀。
3.沒有流體損失，降低能源損失，提高工廠設備安全。
4.密封面堆焊Co基硬質合金、耐磨、耐腐、抗摩擦性能好、使用壽命長，減少維修次數，降低經營成本。
5.堅固耐用的波紋管密封設計，保證閥桿的零泄漏，提供無需維護的條件。
6.截止閥閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能；
7.閥桿升降位置指示更直觀。
制造標準
|
執行標準 |
|
制造標準：DIN3356 |
結構長度：DIN3202 |
|
法蘭標準：DIN2543-2545 |
對焊口標準：DIN3239 |
|
試驗標準：DIN3230 |
|
壓力試驗
|
壓力檢驗（表） |
|
公稱壓力 |
1.6Mpa |
2.5Mpa |
4.0Mpa |
|
密封試驗 |
1.8MPa |
2.8MPa |
4.4MPa |
|
殼體強度 |
2.4MPa |
3.6MPa |
6.0MPa |
|
適用溫度 |
425℃ |
產品特點
|
波紋管截止閥特點 |
|
雙層波紋管 |
維修方便 |
|
波紋管密封閥桿 |
雙重密封 |
|
位置指示 |
無升降手輪 |
產品用途
|
用途 |
|
工業 |
電站 |
|
廢氣凈化廠 |
天然氣 |
|
真空裝置 |
氨 |
|
熱水 |
冷凍系統 |
|
加熱設備 |
蒸汽系統 |
主要零件材料及性能
|
材料性能（表） |
|
零件名稱 |
閥體 |
閥蓋 |
閥桿 |
閥瓣 |
密封面 |
填料 |
|
GS-C25 |
GS-C25 |
GS-C25 |
13Cr |
2Cr13 |
2Cr13 |
柔性石墨 |
|
304 |
CF8 |
CF8 |
304 |
304 |
304 |
柔性石墨 |
|
316 |
CF8M |
CF8M |
316 |
316 |
316 |
柔性石墨 |
|
304L |
Cf3 |
CF3 |
316 |
304L |
304L |
柔性石墨 |
|
316L |
CF3M |
CF3M |
316 |
316L |
316L |
柔性石墨 |
外形結構圖
主要外形尺寸
|
PN |
DN |
L |
D |
D1 |
D2 |
B |
f |
H |
N-ф |
H |
|
1.6 |
15 |
130 |
95 |
65 |
45 |
16 |
2 |
191 |
4-14 |
6 |
|
20 |
150 |
105 |
75 |
58 |
18 |
2 |
191 |
4-14 |
6 |
|
25 |
160 |
115 |
85 |
68 |
18 |
2 |
197 |
4-14 |
8 |
|
32 |
180 |
140 |
100 |
78 |
18 |
2 |
200 |
4-18 |
8 |
|
40 |
200 |
150 |
110 |
88 |
18 |
3 |
218 |
4-18 |
13 |
|
50 |
230 |
165 |
125 |
102 |
20 |
3 |
220 |
4-18 |
13 |
|
65 |
290 |
185 |
145 |
122 |
20 |
3 |
238 |
4-18 |
16 |
|
80 |
310 |
200 |
160 |
138 |
20 |
3 |
257 |
4-18 |
20 |
|
100 |
350 |
220 |
180 |
158 |
20 |
3 |
340 |
4-18 |
25 |
|
125 |
400 |
250 |
210 |
188 |
22 |
3 |
360 |
4-18 |
32 |
|
150 |
480 |
285 |
240 |
212 |
22 |
3 |
390 |
8-22 |
40 |
|
200 |
600 |
340 |
295 |
268 |
24 |
3 |
530 |
12-22 |
50 |
|
2.5 |
15 |
130 |
95 |
65 |
45 |
16 |
2 |
191 |
4-14 |
6 |
|
20 |
150 |
105 |
75 |
58 |
18 |
2 |
191 |
4-14 |
6 |
|
25 |
160 |
115 |
85 |
68 |
18 |
2 |
197 |
4-14 |
8 |
|
32 |
180 |
140 |
100 |
78 |
18 |
2 |
200 |
4-18 |
8 |
|
40 |
200 |
150 |
110 |
88 |
18 |
3 |
218 |
4-18 |
13 |
|
50 |
230 |
165 |
125 |
102 |
20 |
3 |
220 |
4-18 |
13 |
|
65 |
290 |
180 |
145 |
122 |
22 |
3 |
238 |
4-18 |
16 |
|
80 |
310 |
200 |
160 |
138 |
24 |
3 |
257 |
4-18 |
20 |
|
100 |
350 |
235 |
190 |
162 |
24 |
3 |
340 |
8-22 |
25 |
|
125 |
400 |
270 |
220 |
188 |
26 |
3 |
360 |
8-26 |
32 |
|
150 |
480 |
300 |
250 |
218 |
28 |
3 |
390 |
8-26 |
40 |
|
200 |
600 |
360 |
310 |
278 |
30 |
3 |
530 |
12-26 |
50 |
|
4.0 |
15 |
130 |
95 |
65 |
45 |
16 |
2 |
191 |
4-14 |
6 |
|
20 |
150 |
105 |
75 |
58 |
18 |
2 |
191 |
4-14 |
6 |
|
25 |
160 |
115 |
85 |
68 |
18 |
2 |
197 |
4-14 |
8 |
|
32 |
180 |
140 |
100 |
78 |
18 |
2 |
200 |
4-18 |
8 |
|
40 |
200 |
150 |
110 |
88 |
18 |
3 |
218 |
4-18 |
13 |
|
50 |
230 |
165 |
125 |
102 |
20 |
3 |
220 |
4-18 |
13 |
|
65 |
290 |
185 |
145 |
122 |
22 |
3 |
238 |
4-18 |
16 |
|
80 |
310 |
200 |
160 |
138 |
24 |
3 |
257 |
8-18 |
20 |
|
100 |
350 |
235 |
190 |
162 |
24 |
3 |
340 |
8-22 |
25 |
|
125 |
400 |
270 |
220 |
188 |
26 |
3 |
360 |
8-26 |
32 |
|
150 |
480 |
300 |
250 |
218 |
28 |
3 |
390 |
8-26 |
40 |
聲明：【WJ41H德標波紋管截止閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的WJ41H德標波紋管截止閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
