SRB,SBL籃式管道過濾器
SRB、SBL籃式管道過濾器是工業生產中不可缺少的管道附件，安裝在管道上能濾除流體中的固體雜質，保證管線設備系統正常地運行，可使流體更加純凈，獲得理想的工業產品；使用一段時間后打開上蓋取出象提藍子式的過濾網，一經洗刷即可以恢復如新。因此，在石油、化工、制藥、食品等行業中得到了廣泛的應用，深受用戶的青睞。
|
產品名稱： |
籃式管道過濾器 |
產品型號： |
SRB、SBL |
|
公稱通徑： |
DN25～DN300 |
濾網材料： |
不銹鋼 |
|
工作壓力： |
1.6MPa～6.4MPa |
連接方式： |
法蘭 |
|
適用溫度： |
-20ºC～+380ºC |
功能作用： |
過濾管道中的雜質 |
|
閥體材質： |
鑄鋼、不銹鋼 |
制造標準： |
國標GB、德國DIN、美國API、ANSI |
|
適用介質： |
水、油、蒸汽、氣體、液體等 |
生產廠家： |
上海凱利科閥門有限公司 |
產品說明
SRB、SBL籃式管道過濾器是工業生產中不可缺少的管道附件，安裝在管道上能濾除流體中的固體雜質，保證管線設備系統正常地運行，可使流體更加純凈，獲得理想的工業產品；使用一段時間后打開上蓋取出象提藍子式的過濾網，一經洗刷即可以恢復如新。因此，在石油、化工、制藥、食品等行業中得到了廣泛的應用，深受用戶的青睞。
產品特點
1、過濾精度高，可根據客戶需求配置過濾網的精細度。
2、工作原理簡單、結構也不復雜，容易安裝、拆卸和維護。
3、設備易損件少，無耗材，運行維護費用低，操作管理簡單。
4、穩定生產工藝流程，保護儀器儀表和機械設備，維護生產的安全和穩定。
5、過濾器的核心部位是過濾器芯件，過濾芯由過濾器框和不銹鋼鋼絲網組成。

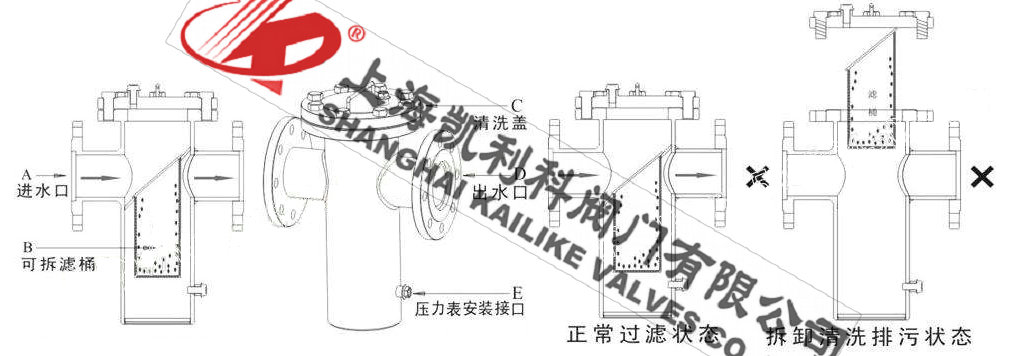

結構分析圖
零部件材料
|
殼體材質 |
鑄鐵、碳鋼 |
不銹鋼 |
|
濾框濾網材質 |
不銹鋼 |
|
密封件材質 |
耐油石棉、柔性石墨、聚四氟乙烯 |
|
工作溫度(℃) |
-30～+380 |
-80～+450 |
|
公稱壓力(MPa) |
0.6～6.4 (150Lb～300Lb) |
|
過濾精度（目/in） |
10-300 |
|
連接方式 |
法蘭、對焊 |

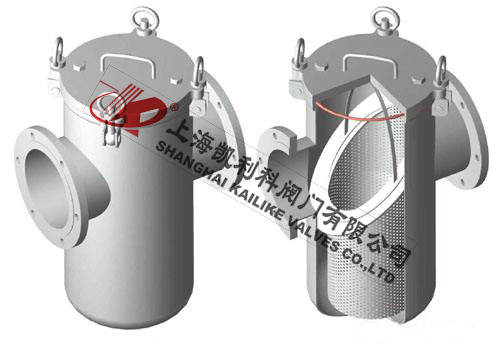

外形結構圖
主要外形尺寸（直通藍式）
|
公稱直徑DN |
主要尺寸 |
排放□“B” |
參考重量（kg） |
|
φ |
L |
H1 |
H2 |
H（拆卸濾網距離） |
|
25 |
76 |
220 |
160 |
260 |
480 |
R1/2" |
12 |
|
32 |
76 |
220 |
165 |
270 |
495 |
16 |
|
40 |
114 |
280 |
180 |
300 |
550 |
23 |
|
50 |
114 |
280 |
180 |
300 |
550 |
28 |
|
65 |
140 |
330 |
220 |
350 |
650 |
48 |
|
80 |
168 |
340 |
260 |
400 |
740 |
65 |
|
100 |
219 |
420 |
310 |
470 |
880 |
R3/4" |
126 |
|
150 |
273 |
500 |
430 |
620 |
1175 |
248 |
|
200 |
325 |
560 |
530 |
780 |
1875 |
292 |
|
250 |
426 |
660 |
640 |
930 |
2170 |
415 |
|
300 |
478 |
750 |
840 |
1200 |
2690 |
596 |
主要外形尺寸（高低藍式）
|
公稱直徑DN |
主要尺寸 |
排放□“B” |
參考重量（kg） |
|
φ |
L |
H1 |
H2 |
H3 |
H（拆卸濾網距離） |
|
25 |
76 |
220 |
110 |
70 |
280 |
520 |
R1/2" |
15 |
|
32 |
76 |
220 |
110 |
70 |
285 |
525 |
19 |
|
40 |
114 |
280 |
120 |
100 |
340 |
630 |
24 |
|
50 |
114 |
280 |
120 |
100 |
340 |
630 |
29 |
|
65 |
140 |
330 |
160 |
110 |
400 |
750 |
40 |
|
80 |
168 |
340 |
180 |
140 |
460 |
860 |
55 |
|
100 |
219 |
420 |
220 |
170 |
550 |
1040 |
R3/4" |
103 |
|
150 |
273 |
500 |
310 |
220 |
720 |
1375 |
181 |
|
200 |
325 |
560 |
390 |
280 |
900 |
2005 |
303 |
|
250 |
426 |
660 |
480 |
320 |
1070 |
2320 |
439 |
|
300 |
478 |
750 |
640 |
400 |
1360 |
2870 |
625 |
拆卸濾網說明
聲明：【SRB,SBL籃式管道過濾器】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的SRB,SBL籃式管道過濾器產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
