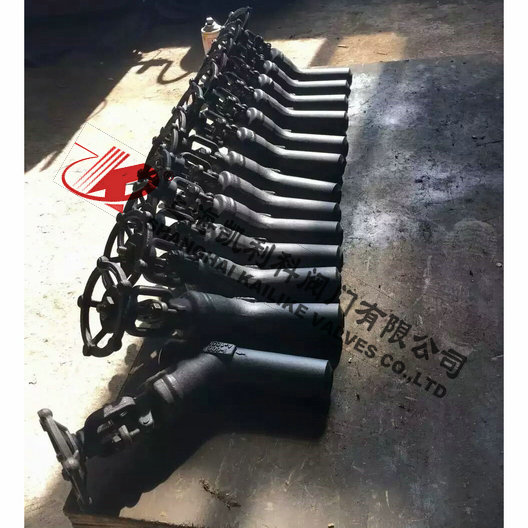

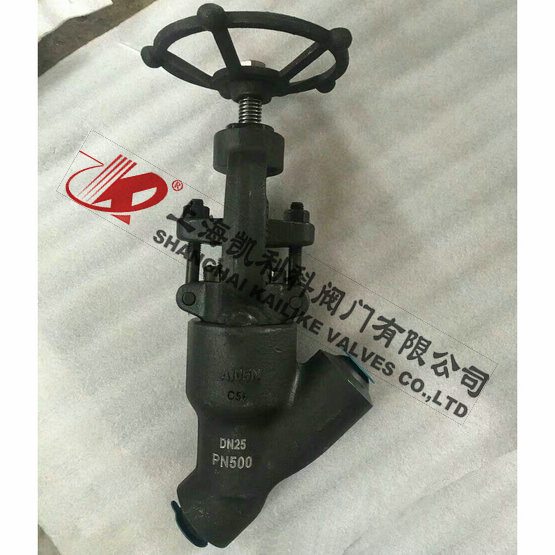

產品名稱：	Y型自密封截止閥	產品型號：	J65Y
公稱通徑：	DN15～DN300	結構形式：	截止式
公稱壓力：	1500LB～2500LB	連接方式：	焊接、法蘭
適用溫度：	-29ºC～+550ºC	驅動方式：	手輪、傘齒輪、電動
閥體材質：	鍛鋼A105、A182、F304、F316	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、蒸汽、氣體	生產廠家：	上海凱利科閥門有限公司

產品說明

J65Y-Y型自密封截止閥的閥體閥蓋為整體鍛制而成，強度高，造型美觀，材質可靠。中腔采用自緊密封結構，壓力越高，密封性越好。獨特的不銹鋼自密封圈，拆裝方便，密封可靠。閥桿表面經超強致密耐磨處理，耐磨耐蝕，啟閉磨擦小，確保產品無外漏之虞。

三種閥體蓋連接設計形式

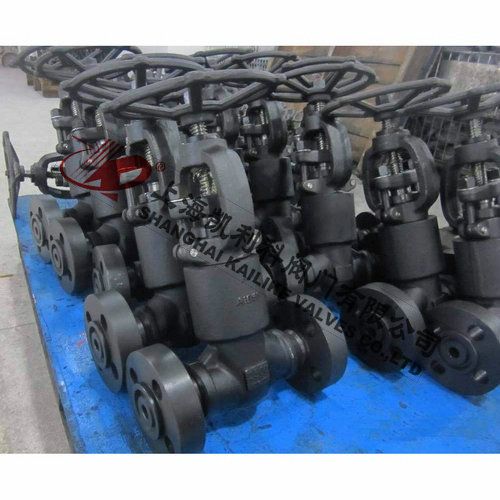

一、體蓋螺栓連接鍛鋼截止閥，按這種連接形式設計的閥門，其的閥體與閥蓋用螺栓連接，采用纏繞式墊片密封，優點是方便在使用中的維護；
二、體蓋焊接連接鍛鋼截止閥，按這種連接形式設計的閥門，其閥體與閥蓋全焊密封，優點是無外泄漏；
三、是壓力自緊式閥蓋鍛鋼截止閥，按這種連接形式設計的閥門，其閥體與閥蓋用螺蚊連接，內壓自密封環密封，優點是內部壓力越大，其密封性能越好。您可以根據實際情況合理選用我們的鍛鋼閥門。

設計與應用規范

1、設計制造：按ANSIB16.34； API602;BS5352
2、連接端尺寸：
（1）、承插孔尺寸按ANSIB16.11；JIS B2306
（2）、螺紋端尺寸按ANSIB1.20.1 BS21;ISO’/,;JIS BO203
3、閥門檢測和試驗;按API598
4、材料：按AISI/ASTM的規定
5、主要材料：AI05;F11;F22;304;304L;316;316L;LF2。。。
6、標記按MSS-SP-25

標準材質

序 號	零件名稱	CS to ASTM	AS to ASTM	SS to ASTM
		Type A105N	Type F22	Type F304(L)	Type F316(L)
1	閥 體	A105N	A182 F22	A182 F304(L)	A182 F316(L)
2	閥 瓣	A182 F430	A182 F304	A182 F304(L)	A182 F316(L)
3	閥 桿	A182 F6a	A182 F22	A182 F304(L)	A182 F316(L)
4	墊 片	304夾柔性石墨		316夾PTFE
5	閥 蓋	A105N	A182 F22	A182 F304(L)	A182 F316(L)
6	閥蓋螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
7	圓柱銷	A276 420		A182F304
8	填料壓套	A276 410		A182 F304(L)	A182 F316(L)
9	活節螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
10	填料壓板	A105	A182 F11	A182 F304(L)	A182 F316(L)
11．13	螺 母	A276 420
12	閥桿螺母	A194 2H	A194 4	A194 8	A194 8M
14	銘 牌	SS
15	手 輪	A197
16	填 料	柔性石墨+碳素纖維PTFE
適 用 介 質		水、蒸汽、油品等	水、蒸汽、油品等	硝酸、醋酸等
適 用 溫 度		-29℃～425℃	-29℃～550℃	-29℃～200℃

注意：客戶需求的其他材質也可采用。密封圈材料配對由客戶指定內件代號決定?！S＝碳鋼;AS＝合金鋼;SS＝不銹鋼

外形結構圖

主要外形尺寸

NPS		1/2″	3/4″	1″	11/4″	11/2″	2″
L	900-150Lb	140	140	140	178	178	216
	2500Lb	186	186	186	232	232	279
H（開）		333	333	332	408	406	524
W		125	125	160	160	180	200
重量	900Lb-1500Lb	11.2	10.5	10.1	21.0	19.6	40.4
	2500Lb	12.3	11.6	10.8	28.0	26.4	43.8

聲明：【J65Y-Y型自密封截止閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的J65Y-Y型自密封截止閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
