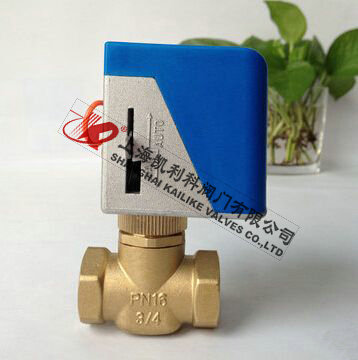

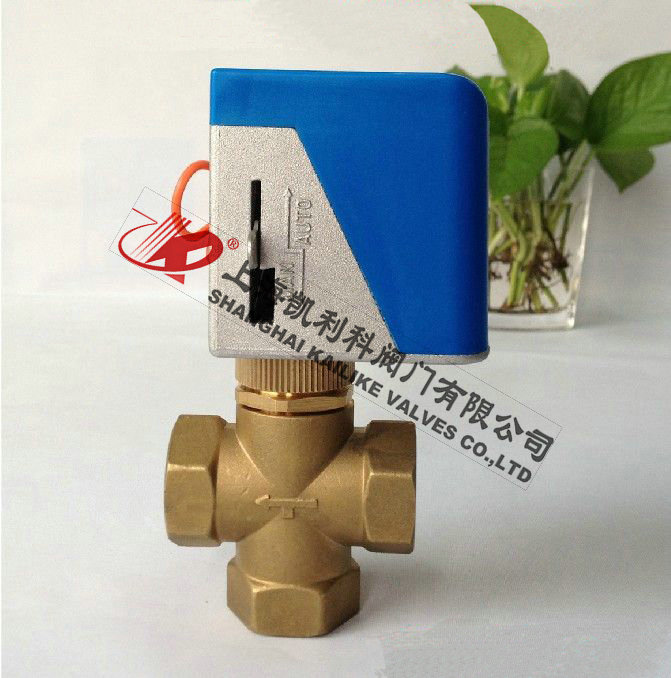

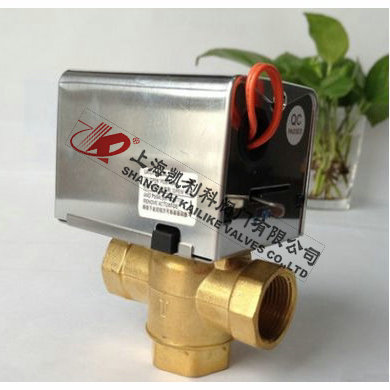

產品名稱：	風機盤管電動三通閥	產品型號：	VA7010
公稱通徑：	DN15～DN25	結構形式：	二通、三通
公稱壓力：	1.6MPa	連接方式：	內螺紋
適用溫度：	-0ºC～+90ºC	驅動方式：	電動
閥體材質：	黃銅	標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	冷水、熱水、液體	生產廠家：	上海凱利科閥門有限公司

產品說明

VA7010風機盤管電動三通閥用于控制冷水或熱水空調系統管道的開啟或關閉，達到控制室溫之目的。廣泛用于中央空調、采暖、水處理、工業加工行業等系統的流體控制。

結構特點

1、閥體黃銅鍛造，不銹鋼桿及彈簧，體積小，耐腐蝕。
2、閥芯結構優化，在不減少Kv值的情況下，允許壓差大。
3、驅動器與閥體分離，可快速拆裝。
4、驅動器有可供系統調試和維修使作用的手動操作桿。

技術參數

型號	額定電壓	功率	驅動方式	與SRV2000閥配合動作時間	凈重
VA7010-220 VA7010-110	AC220V±10%	7W	單向電機驅動 閥門彈簧復位	全開時間：通電后約10秒 關閉時間：斷電后約5秒	0.3
	AC110V±10%
VA7010-24	AC24V±10%

性能參數

產品型號	閥門形式	螺紋連接	流量系數 Kv	關閉壓差 (MPa)	工作 介質	流體 溫度	環境 溫度	儲存 溫度	承壓 (MPa)
VA7010-15	常閉二通閥	G1/2	1.5	0.25	冷凍/ 熱水	2-94℃	0-60℃ 最大相對 濕度為不 凝露	-20-65℃ 最大相對 濕度為不 凝露	1.6
VA7010-15	混合三通閥	G1/2	1.5	0.25
VA7010-20	常閉二通閥	G3/4	2.5	0.1
VA7010-20	混合三通閥	G3/4	2.5	0.1
VA7010-25	常閉二通閥	G1	4.8	0.06
VA7010-25	混合三通閥	G1	4.8	0.06

零部件材料

閥體材料：	黃銅鍛造
閥桿材料：	不銹鋼  (A1S1302)
密封材料：	丁腈橡膠 (NBR)
驅動器：	蓋阻燃ABS工程塑料

外形結構圖



主要外形尺寸

型號	尺 寸		凈 重 (kg)
	A	B
VA7010-15	55	113	0.60
VA7010-15	55	128	0.60
VA7010-20	66	124	0.65
VA7010-20	66	137	0.65
VA7010-25	90	129	0.70
VA7010-25	90	145	0.70

安裝示意圖

安裝調試

1、安裝前必須仔細閱讀本說明書，切斷有關電源并必須由專業技術人員進行安裝。
2、水流方向必須同閥體上的箭頭方向相同。
3、閥體須位于盤管接水盤上方，以保證出現滴水時落入接水盤中。
4、閥體及驅動器必須安裝于垂直方向±60℃范圍內，其上方應至少有30mm空間用于拆裝。 與周圍管道、設備 、建筑物必須保持足夠的維修操作空間，同時必須安裝在維修人員通過檢修孔能觸及到的地方。
5、兩只及其兩只以上的電動閥不能并聯，如果確需并聯要用繼電器進行隔離
6、閥體安裝完畢并與管路通過試壓后才安裝驅動器。
7、若驅動器已經裝到閥體上，那么在安裝調試過程中絕對不能對驅動器施力，否則會損壞驅動器。
8、驅動器不能用保溫材料包裹，否則影響其散熱。
9、驅動器必須通過不小于1.5mm2的導線進行可靠接地，其它線路應符合電工有關標準。
10、安裝完畢并檢查正確無誤后，通電調試，至少應觀察驅動動器的三個完整運行周期，確定所有部件正確為止。
11、經過無水調試合格后，再進行通水測試。系統上下水的壓差必須嚴格控制在0.15MPa以內，以保證電動閥對水流開關的有效性。

維修和保養

1、重要警告：安裝、維修和保養之前必須先將電源切斷，以避免造成設備、人身傷害。
2、若閥門在泄漏應立即將其從系統中離，并更換整個閥體總成。
3、若驅動器不工作，應更換驅動器總成，若驅動器在工作但走不到位，應清潔驅動器內扇型齒輪齒面，然后上潤滑油。
4、驅動器內減速機為大速比精密小模數齒輪結構，用手動操作桿打開閥門時，用力要輕柔，讓閥桿慢慢下去，用力過猛會損壞減速機。

注意事項

馬達罩殼防止滴水滲入。當閥裝于水平管道時，安裝位置與垂直平面夾角不超過85°，如圖2所示。當閥門裝在垂直管道上時，馬達罩殼必須防止滴水滲入。
撥動手動操作桿時應緩慢移動，當手動桿沿箭頭指向慢慢移動并按進缺口內卡住，閥門處于常開關態，每當電流首次通過電動閥時，手動桿會再設定至自動位置。常閉二通閥和混合三通閥的安裝如圖形3、4所示。對于高層建筑物，應在底層支管上采用減壓閥。安裝閥體時，應注意閥體的箭頭指向，若帶有輔助開關，其接線如圖6所示。



聲明：【VA7010風機盤管電動三通閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的VA7010風機盤管電動三通閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
