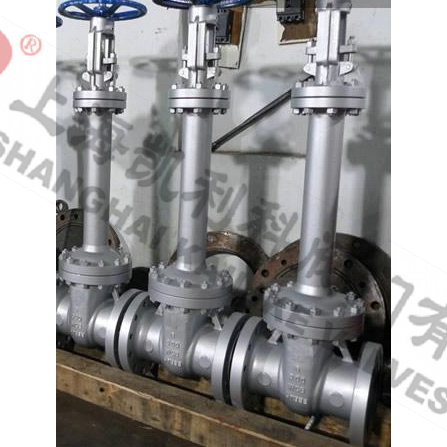

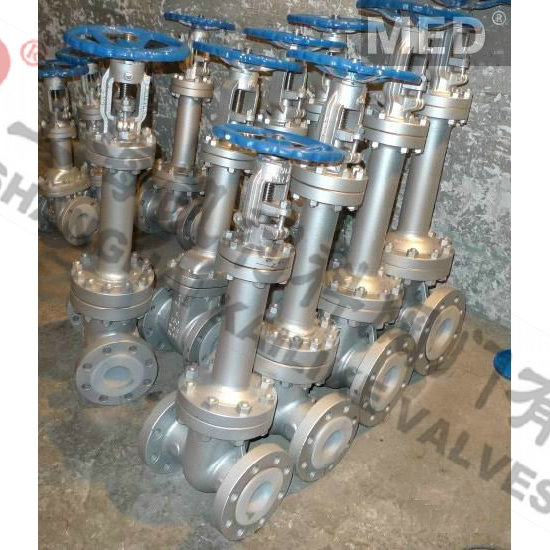

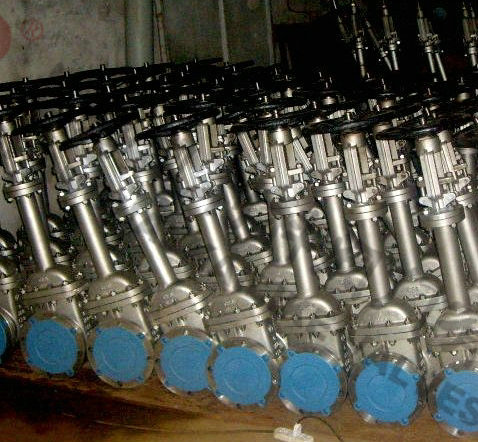

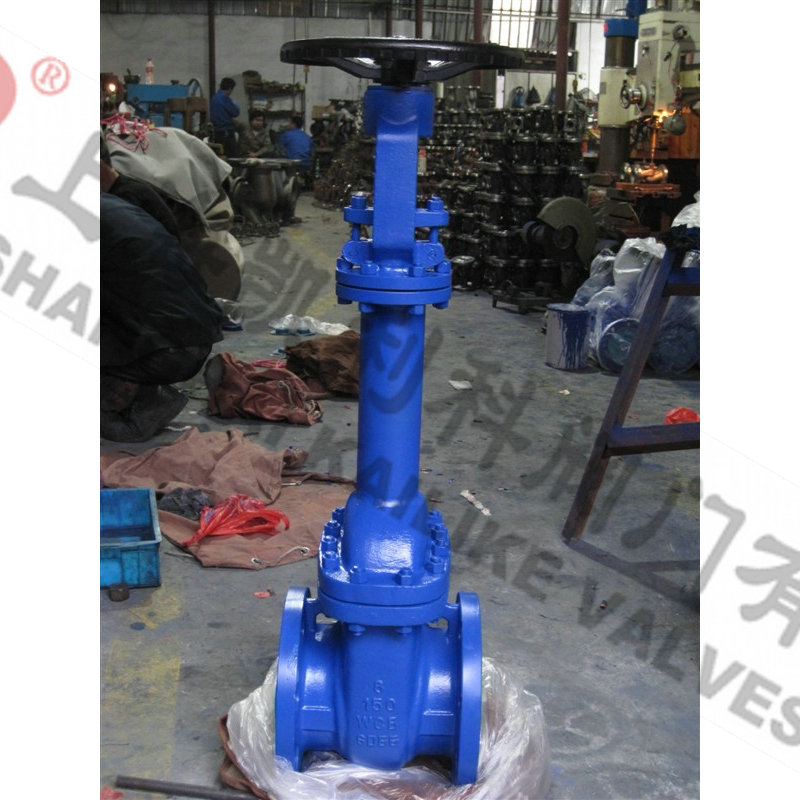

WZ41H鑄鋼波紋管閘閥
WZ41H鑄鋼波紋管閘閥適用于公稱壓力PN1.6～16MPa,工作溫度-29～350℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。
|
產品名稱： |
鑄鋼波紋管閘閥 |
產品型號： |
WZ41H |
|
公稱通徑： |
DN15～DN350 |
密封結構： |
波紋管 |
|
公稱壓力： |
1.6Mpa～4.0Mpa |
連接方式： |
法蘭 |
|
適用溫度： |
-20ºC～+150ºC～425ºC～550ºC |
驅動方式： |
手動、傘齒輪、電動、氣動、液動 |
|
閥體材質： |
WCB、鑄鋼、鍛鋼、碳鋼、不銹鋼 |
制造標準： |
國標GB、德國DIN、美國API、ANSI |
|
適用介質： |
水、油、蒸汽、氣體類 |
生產廠家： |
上海凱利科閥門有限公司 |
產品說明
WZ41H鑄鋼波紋管閘閥適用于公稱壓力PN1.6～16MPa,工作溫度-29～350℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。鑄鋼波紋管閘閥的主要特點：產品結構合理、密封可靠、性能優良、造型美觀；密封面堆焊Co基硬質合金、耐磨、耐腐、抗摩擦性能好、使用壽命長；閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能；雙重密封，性能更可靠；閥桿升降位置指示，更直觀；零件材質及法蘭、對焊端尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要。波紋管閘閥的閥桿采用波紋管及填料雙重密封結構，確保閥桿處的無泄漏密封，特別適用于易燃、易爆、有毒及貴重介質的管路。
■特點：雙層波紋管、維修方便、雙重密封、位置指示
■應用場合：電站、天然氣、氨、真空、冷凍系統、熱油系統、熱水
采用標準
設計制造標準：GB12234、API6D；
結構長度標準：GB1221、ANSI B16.10；
法蘭標準：JB79、ANSI B16.5；
檢驗試驗標準：GB12937、API 598
主要零部件材質
|
序號 |
名稱 |
材質 |
|
1 |
閥體 |
WCB WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M |
|
2 |
閥板 |
25、1Cr13、2Cr13 1Cr18Ni9Ti、0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV |
|
3 |
閥桿 |
25、1Cr13、2Cr13 1Cr18Ni9Ti、0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV |
|
4 |
波紋管組件 |
1Cr18Ni9Ti、304、316、304L、316L |
|
5 |
支架 |
WCB、WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M、 |
|
6 |
墊片 |
柔性石墨+不銹鋼Flexible graphite+stainless steel、PTFE |
|
7 |
閥蓋 |
WCB WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M |
|
8 |
六角螺母 |
0Cr18Ni9Ti、0Cr18Ni12Mo2Ti 35CrMoV、25Cr2MoV |
|
9 |
雙頭螺栓 |
0Cr18Ni9Ti、0Cr18Ni12Mo2Ti 35CrMoV、25Cr2MoV |
|
10 |
填料 |
柔性石墨 |
|
11 |
填料壓蓋 |
WCB WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M |
|
12 |
閥桿螺母 |
銅合金 |
|
13 |
手輪 |
WCB QT400-18 |
技術規范
|
結構形式 |
BB-BG-OS & Y |
|
驅動方式 |
手動 |
|
電動 |
|
設計標準 |
GB12234 |
|
結構長度 |
GB12221 |
|
連接法蘭 |
GB9113、JB79、HG20596 |
|
試驗和檢驗 |
JB/T 9092、GB/T13927 |
外形結構圖
主要外形尺寸1.6MPa
|
型號 |
WZ41-16 |
|
壓力等級 |
PN16 |
|
口徑 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
|
L |
108 |
117 |
127 |
140 |
165 |
178 |
190 |
203 |
229 |
254 |
267 |
292 |
330 |
356 |
381 |
|
H |
200 |
210 |
250 |
260 |
290 |
370 |
398 |
440 |
490 |
530 |
580 |
670 |
760 |
850 |
950 |
|
W |
120 |
140 |
140 |
180 |
200 |
220 |
260 |
280 |
300 |
340 |
400 |
450 |
450 |
500 |
500 |
|
重量（kg） |
8 |
9 |
10 |
15 |
22 |
30 |
43 |
57 |
73 |
105 |
150 |
190 |
270 |
380 |
480 |
主要外形尺寸2.5MPa
|
型號 |
WZ41-25 |
|
壓力等級 |
PN25 |
|
口徑 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
|
L |
140 |
152 |
165 |
178 |
190 |
216 |
241 |
283 |
305 |
381 |
403 |
419 |
457 |
502 |
762 |
|
H |
200 |
210 |
250 |
260 |
290 |
370 |
398 |
440 |
490 |
530 |
580 |
670 |
760 |
850 |
980 |
|
W |
120 |
140 |
140 |
180 |
200 |
220 |
260 |
280 |
300 |
340 |
400 |
450 |
450 |
500 |
500 |
|
重量（kg） |
9 |
10 |
12 |
17 |
23 |
34 |
50 |
65 |
82 |
115 |
165 |
210 |
300 |
420 |
540 |
主要外形尺寸4.0MPa
|
型號 |
WZ41-40 |
|
壓力等級 |
PN40 |
|
口徑 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
|
L |
165 |
190 |
216 |
229 |
241 |
292 |
330 |
356 |
432 |
508 |
559 |
660 |
787 |
838 |
889 |
|
H |
200 |
210 |
250 |
260 |
290 |
370 |
398 |
440 |
490 |
530 |
580 |
670 |
760 |
850 |
980 |
|
W |
120 |
140 |
140 |
180 |
200 |
220 |
260 |
280 |
300 |
340 |
400 |
450 |
450 |
500 |
500 |
|
重量（kg） |
9 |
10 |
12 |
18 |
25 |
38 |
53 |
70 |
88 |
125 |
175 |
225 |
310 |
440 |
560 |
聲明：【WZ41H鑄鋼波紋管閘閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的WZ41H鑄鋼波紋管閘閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
