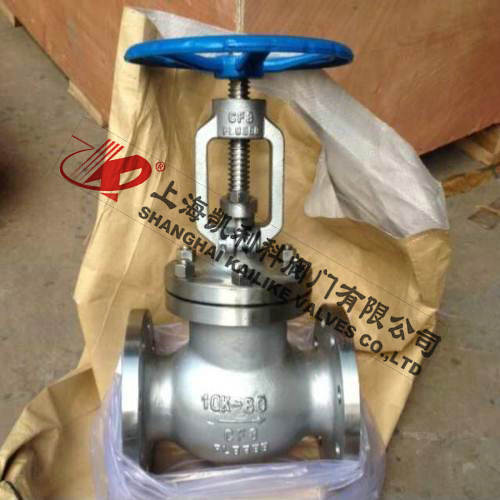

J41W不銹鋼日標截止閥適用于公稱壓力10K-20K，工作溫度-29～550℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。驅動方式有手動、齒輪傳動、電動、氣動等。
| 產品名稱： | 不銹鋼日標截止閥 | 產品形號： | J41W-10K-20K |
| 公稱通徑： | DN15～DN200 | 結構形式： | 截止式 |
| 公稱壓力： | 10K～20K～30K | 連接方式： | 法蘭 |
| 適用溫度： | -29ºC～+550ºC | 驅動方式： | 手動、蝸輪、氣動、電動 |
| 閥體材質： | 不銹鋼304、316、316L | 標準： | 國標GB、日標JIS、德國DIN、美國API、ANSI |
| 適用介質： | 水、油、蒸汽、氣體、液體 | 生產廠家： | 上海凱利科閥門有限公司 |
| 設計與制造 | 結構長度 | 法蘭尺寸 | 壓力-溫度 | 試驗—檢驗 |
| JIS B2071 B2081 | JIS B2002 | JIS B2212 B2214 | JIS B2071 B2081 | JISB2003 |
| 閥體材料 | SCPH2-11 | SCPH-32 | SCS13A | SCS19A | SCS14A | SCS16A | SCPL1 |
| 適用溫度 | ≤425 | ≤540 | ≤275 | ≤200 | ≤275 | ≤200 | -45-150 |
| 適用介質 | 水、蒸汽、油品 | 硝酸類 | 醋酸類 | 氨氣液氨 | |||
| 零件名稱 | CF8系列 | CF3系列 | CF8M系列 | CF3M系列 | WCB系列 |
| 閥體/閥蓋 | CF8 | CF3 | CF8M | CF3M | WCB |
| 閥瓣 | F304 | F304L | F316 | F316L | 1Cr13 |
| 閥瓣蓋 | 304 | 304L | 316 | 316L | 1Cr13 |
| 閥桿 | F304 | F304L | F316 | F316L | 1Cr13 |
| 填料 | PTFE編織 | PTFE編織 | PTFE編織 | PTFE編織 | 石墨 |
| 墊片 | PTFE+304 | PTFE+304L | PTFE+316 | PTFE+316L | 石墨+304 |
| 壓蓋 | CF8 | CF3 | CF8M | CF3M | WCB |
| 填料壓環 | 304 | 304L | 316 | 316L | 1Cr13 |
| 螺栓 | A193-B8 | A193-B8 | A193-B8M | A193-B8M | 35CrMoA |
| 螺母 | A194-8M | A194-8M | A194-8M | A194-8M | 45 |
| 型號 | 規格（mm） | 尺寸（mm） | ||||||||
| inch | DN | L | D | D1 | D2 | b | z-Φd | H | D0 | |
|
J41H/W/Y-10K J541H/W/Y-10K J941 H/W/Y-10KY |
1/2″ | 15 | 108 | 95 | 70 | 52 | 12 | 4-Φ15 | 200 | 100 |
| 3/4″ | 20 | 117 | 100 | 75 | 58 | 14 | 4-Φ15 | 205 | 120 | |
| 1″ | 25 | 127 | 125 | 90 | 70 | 14 | 4-Φ19 | 230 | 140 | |
| 11/4″ | 32 | 140 | 135 | 100 | 80 | 16 | 4-Φ19 | 240 | 140 | |
| 11/2″ | 40 | 165 | 140 | 105 | 85 | 16 | 4-Φ19 | 270 | 160 | |
| 2″ | 50 | 203 | 155 | 120 | 100 | 16 | 4-Φ19 | 300 | 200 | |
| 21/2″ | 65 | 216 | 175 | 140 | 120 | 18 | 4-Φ19 | 340 | 220 | |
| 3″ | 80 | 241 | 185 | 150 | 130 | 18 | 8-Φ19 | 360 | 240 | |
| 4″ | 100 | 292 | 210 | 175 | 155 | 18 | 8-Φ19 | 420 | 280 | |
| 5″ | 125 | 356 | 250 | 210 | 185 | 20 | 8-Φ23 | 460 | 350 | |
| 6″ | 150 | 406 | 280 | 240 | 215 | 22 | 8-Φ23 | 500 | 400 | |
| 8″ | 200 | 495 | 330 | 290 | 265 | 22 | 12-Φ23 | 590 | 450 | |
| 10″ | 250 | 622 | 400 | 355 | 325 | 24 | 12-Φ25 | 710 | 500 | |
| 12″ | 300 | 698 | 445 | 400 | 370 | 24 | 16-Φ25 | 810 | 550 | |
| 14″ | 350 | 787 | 490 | 445 | 415 | 26 | 16-Φ25 | 880 | 600 | |
| 16″ | 400 | 914 | 560 | 510 | 475 | 28 | 16-Φ27 | 940 | 650 | |
| 型號 | 規格（mm） | 尺寸 （mm） | ||||||||
| inch | DN | L | D | D1 | D2 | b | z- Φ d | H | D0 | |
|
J41H/W/Y-20K J541H/W/Y-20K J941H/W/Y-20K |
1/2″ | 15 | 152 | 95 | 70 | 52 | 14 | 4- Φ15 | 220 | 120 |
| 3/4″ | 20 | 178 | 100 | 75 | 58 | 16 | 4- Φ15 | 230 | 120 | |
| 1″ | 25 | 203 | 125 | 90 | 70 | 16 | 4- Φ19 | 260 | 140 | |
| 11/4″ | 32 | 216 | 135 | 100 | 80 | 18 | 4- Φ19 | 280 | 140 | |
| 11/2″ | 40 | 229 | 140 | 105 | 85 | 18 | 4- Φ19 | 300 | 200 | |
| 2″ | 50 | 267 | 155 | 120 | 100 | 22 | 8- Φ19 | 330 | 240 | |
| 21/2″ | 65 | 292 | 175 | 140 | 120 | 24 | 8- Φ19 | 360 | 240 | |
| 3″ | 80 | 318 | 200 | 160 | 135 | 26 | 8- Φ23 | 400 | 280 | |
| 4″ | 100 | 356 | 225 | 185 | 160 | 28 | 8- Φ23 | 450 | 320 | |
| 5″ | 125 | 400 | 270 | 225 | 195 | 30 | 8- Φ25 | 500 | 400 | |
| 6″ | 150 | 444 | 305 | 260 | 230 | 32 | 12-Φ25 | 540 | 450 | |
| 8″ | 200 | 559 | 350 | 305 | 275 | 34 | 12-Φ25 | 670 | 500 | |
| 10″ | 250 | 622 | 430 | 380 | 345 | 38 | 12-Φ27 | 770 | 550 | |
| 12″ | 300 | 711 | 480 | 430 | 395 | 40 | 16-Φ27 | 855 | 600 | |
| 14″ | 350 | 762 | 540 | 480 | 440 | 44 | 16-Φ33 | 920 | 650 | |
| 16″ | 400 | 864 | 605 | 540 | 495 | 46 | 16-Φ33 | 970 | 700 | |
聲明：【J41W不銹鋼日標截止閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的J41W不銹鋼日標截止閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
