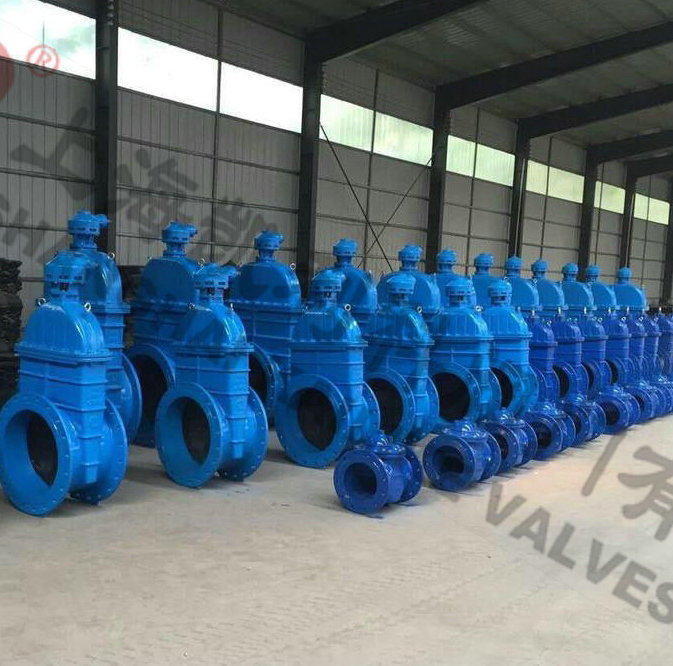

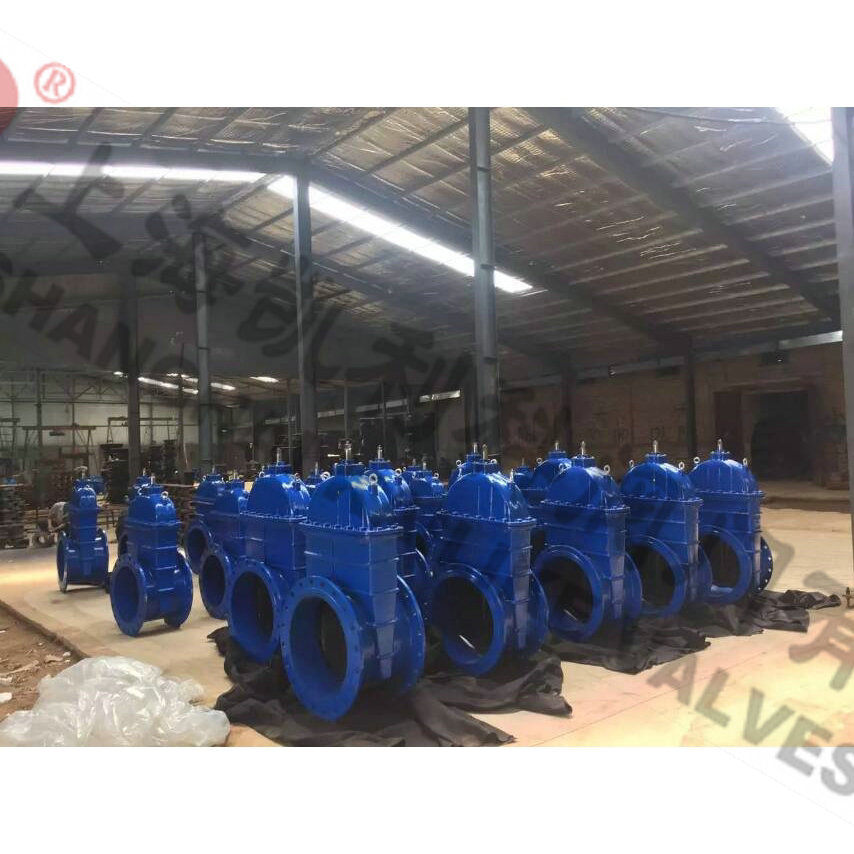

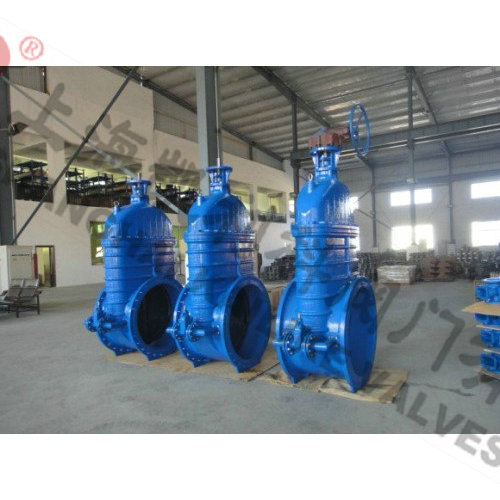

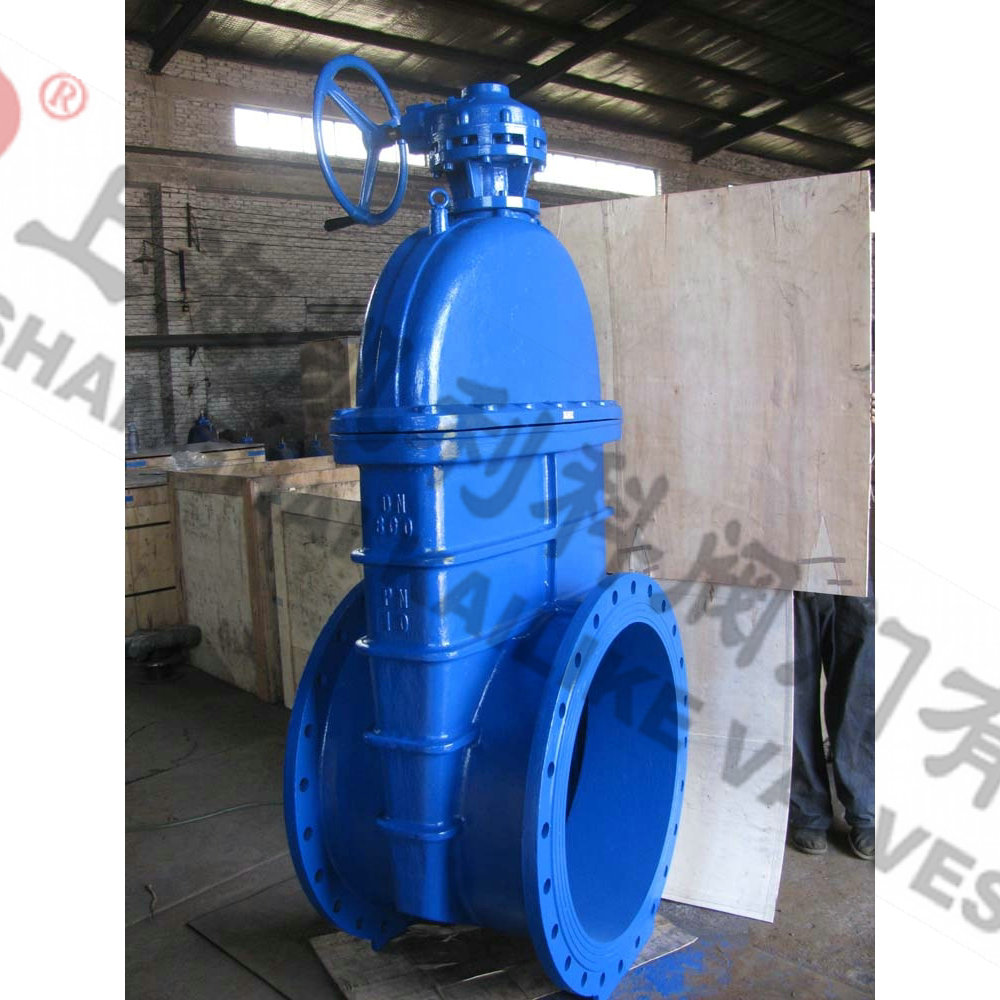

Z545X大口徑軟密封閘閥
Z545X大口徑軟密封閘閥采用最優質的球墨鑄鐵或碳鋼鑄造而成，具有強度高、重量輕，幾何尺寸精確的特點，閘板具有互換的功能，加裝螺旋傘齒輪省力機構，一人可非常輕松自如地開關，也可根據用戶的要求加裝開閉指示柱，或電動、氣動執行機構。密封、防銹功能極佳，安全可靠，使用壽命長。可立式臥式安裝，廣泛用于給排水系統、污水處理系統、市政建設及礦山、治金、電廠等行業。
|
產品名稱： |
大口徑軟密封閘閥 |
產品型號： |
Z545X |
|
公稱通徑： |
DN50～DN600 |
結構形式： |
閘板式 |
|
公稱壓力： |
1.0Mpa～2.5Mpa |
連接方式： |
法蘭 |
|
適用溫度： |
-20ºC～+150ºC |
驅動方式： |
手動、傘齒輪、電動、氣動、液動 |
|
閥體材質： |
球鐵、鑄鐵、鑄鋼 |
制造標準： |
國標GB、德國DIN、美國API、ANSI |
|
適用介質： |
水、油、氣 |
生產廠家： |
上海凱利科閥門有限公司 |
產品說明
Z545X大口徑軟密封閘閥采用最優質的球墨鑄鐵或碳鋼鑄造而成，具有強度高、重量輕，幾何尺寸精確的特點，閘板具有互換的功能，加裝螺旋傘齒輪省力機構，一人可非常輕松自如地開關，也可根據用戶的要求加裝開閉指示柱，或電動、氣動執行機構。密封、防銹功能極佳，安全可靠，使用壽命長?？闪⑹脚P式安裝，廣泛用于給排水系統、污水處理系統、市政建設及礦山、治金、電廠等行業。
技術參數
|
公稱壓力：1.0～2.5MPa |
工作溫度:0～120℃ |
法蘭標準:GB/T17241.6 GB9113 |
|
公稱通徑：50～400mm |
適用介質:水、油、氣等 |
試驗標準:GB/T13927 API598 |
主要零部件材料
|
名稱 |
材料 |
|
閥體 |
灰鑄鐵、球墨鑄鐵、鑄鋼 |
|
閘板 |
球墨鑄鐵外覆三元乙丙或丁腈橡膠 |
|
內六角螺栓 |
碳化處理 |
|
密封圈 |
丁腈橡膠 |
|
閥蓋 |
灰鑄鐵、球墨鑄鐵、鑄鋼 |
|
閥桿 |
不銹鋼 |
|
“O” 形密封圈 |
丁腈橡膠 |
|
止推軸承 |
錫青銅 |
|
螺栓 |
不銹鋼 |
|
壓蓋 |
球墨鑄鐵、鑄鋼 |
|
防塵罩 |
丁腈橡膠 |
|
手輪（傳動帽） |
可鍛鑄鐵 |
外形結構圖
主要外形連接尺寸
|
DN |
500 |
600 |
700 |
800 |
900 |
1000 |
1200 |
|
L |
457 |
508 |
660 |
720 |
780 |
840 |
960 |
|
H（手輪） |
1480 |
1665 |
2200 |
2800 |
2800 |
3000 |
3000 |
|
H（傘齒輪） |
1650 |
1900 |
2350 |
2950 |
2950 |
3150 |
3150 |
|
H（電動） |
電動裝置可由用戶指定 |
聲明：【Z545X大口徑軟密封閘閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的Z545X大口徑軟密封閘閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
