產品名稱：	電動內螺紋球閥	產品型號：	Q911F
公稱通徑：	DN15～DN100	結構形式：	球形
公稱壓力：	1.6Mpa～16.0Mpa	連接方式：	內螺紋、焊接
適用溫度：	≤550ºC	驅動方式：	電動（可佩帶手操）
閥體材質：	鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、氣體、液體	生產廠家：	上海凱利科閥門有限公司

產品說明

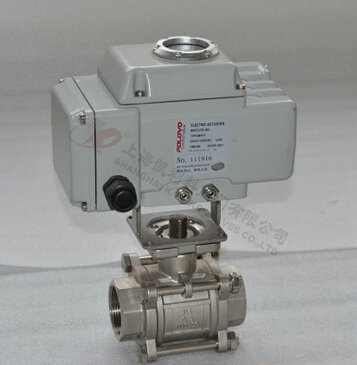

Q911F電動內螺紋球閥適用于兩位切斷、調節的場合。閥與執行機構的連接采用直連方式，電動執行機構內置伺服系統，無須另配伺服放大器，輸入4-20mA信號及220VAC電源即可控制運轉。具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。執行機構可根據用戶要求另配置UNIC、PSQ、HQ、DHL等型號電子式電動執行機構或GTX、AL等氣活塞式執行機構。

執行機構

CH系列執行機構技術參數		閥體參數
電源	AC200/220V，50/60Hz	公稱通徑	DN10～100mm
輸出力矩	50N?M～2000N?M	公稱壓力	PN1.6 2.5 4.0 6.4 31.5MPa(定制)
動作范圍	0～90° 0～360°	泄漏量	軟密封:零泄漏	硬密封:≤額定流量的10-5
動作時間	15秒/30秒/60秒	執行機構	可另配PSQ、HQ、UNIC、361RS等系列 電子式電動執行機構
保護裝置	過熱保護	流量特性	快開特性
環境溫度	-30°～60°	可調范圍	DN10-80
			250:1
手動操作	同附帶手柄操作	基本誤差	±1%
限位	電氣、機械二重限位	死區	≤1%
防護等級	相當于IP-65	回差	≤1%
位置測量	可選裝開關或電位計	適用溫度	密封面
驅動電機	8W/E		PTFE≤150℃ RTFE≤180℃ PPL≤300℃ 硬密封≤450℃

CH系列執行機構

CH系列執行機構可直接接收計算機或工業儀表等輸出的4～20mADC或1～5VDC控制信號，220VAC電源,根據閥位反饋信號與設定值比較偏差對執行機構驅動電機進行智能步距調整(PID調節)，以實現與執行機構配套的閥門或其他裝置開度的精確定位，同時輸出4～20mADC的位置反饋信號。其核心控制部件電子式伺服控制器應用現代數字技術，對DCS/PLC規范設計而成，集信號采集、處理、反饋、控制于一體。采用獨創的電子制動電路并附加機械阻尼裝置消除慣性，可瞬時停機，定位時無振蕩，定位精度可達0.3%以上。可控硅輸出，動作時間快，輸出穩定，可靠性高。體積小，輕便宜人，性能可靠，配套簡單，流通能力大，特別適合于介質是粘稠，含顆粒，纖維性質的場合。目前該閥廣泛應用于食品，環保，輕工，石油，造紙，化工，教學和科研設備，電力等行業的工業控制系數。

主要壓力試驗

試驗壓力 （Mpa）	公稱壓力（Mpa）					壓力級			JIS(Mpa)
	1.6	2.5	4.0	6.4	10.0	150	300	600	10K	20K
強度試驗	2.4	3.8	6.0	9.6	15.0	3.1	7.8	15.3	2.4	3.8
密封試驗	1.8	2.8	4.4	7.0	11.0	2.2	5.6	11.2	1.5	2.8
氣密試驗	0.5～0.7

主要零件材質

連接方式		內螺紋連接			對焊連接
零件名稱	閥體閥蓋	WCB	CF8(304)	CF8M(316)	WCB	CF8(304)	CF8M(316)
	球體、閥桿	2Cr13	0Cr19Ni9	OCr17Ni12Mo2	2Cr13	0Cr19Ni9	OCr17Ni12Mo2
	密封圈、填料	增強聚四氟乙烯、對位聚苯
適用工況	適用介質	水、蒸汽 、油品等	硝酸等腐 蝕性介質	醋酸等腐 蝕介質	水、蒸汽 、油品等	硝酸等腐 蝕性介質	醋酸等腐蝕介質
	適用溫度	-29～180°C(增強聚四氟乙烯)、-29～300°C(對位聚苯)

結構圖紙



連接尺寸及重量

公稱通徑		內螺紋連接						對焊連接				執行器選配 (常溫常壓)
mm	inch	D	B (mm)	H	管螺紋 G	B	重量 (Kg)	尺寸			重量 (Kg)
								B	D1	D2
10	3/8	10	60	57	3/8″	95	0.34	70	10	18	0.32	AOX-005	CHQ-005
15	1/2	15	75	68	1/2″	110	0.47	75	15	24	0.48	AOX-005	CHQ-005
20	3/4	20	80	70	3/4″	110	0.68	90	20	28	0.68	AOX-005	CHQ-005
25	1	25	90	80	1″	140	1.2	100	25	34	1.2	AOX-005	CHQ-005
32	11/4	32	110	85	11/4″	140	1.9	110	32	41	1.9	AOX-008	CHQ-008
40	11/2	38	125	100	11/2″	180	2.7	128	38	49	2.7	AOX-008	CHQ-008
50	2	50	144	110	2″	180	3.9	154	50	62	3.8	AOX-010	CHQ-010
65	21/2	64	186	130	21/2″	200	7.1	193	64	78	7.0	AOX-010	CHQ-010
80	3	78	206	150	3″	250	11.5	222	78	94	11.4	AOX-020	CHQ-020
100	4	98	240	170	4″	250	20.5	273	98	124	20.3	AOX-020	CHQ-020

本公司電動內螺紋球閥壓力標準范圍：PN1.6、2.5、4.0、6.4、10.0MPa，超過10.0MPa以上尺寸請咨詢本公司技術部。

聲明：【Q911F電動內螺紋球閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的Q911F電動內螺紋球閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
