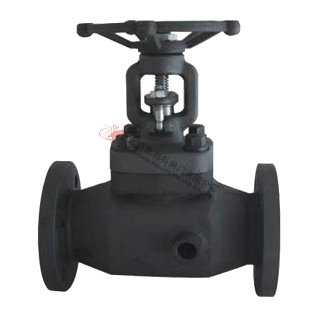

BZ41H鍛鋼保溫閘閥主要用于石油、化工、冶金、制藥等各類系統中，該閥門的夾套焊裝于閥門的兩法蘭之間，閥門的側面、底部設置有夾套的連接口，夾套中可自由地流過蒸汽或其它熱的保溫介質，確保粘稠介質可順暢地流過閥門。
| 產品名稱： | 鍛鋼保溫閘閥 | 產品型號： | BZ41H |
| 公稱通徑： | DN15～DN100 | 結構形式： | 閘板式 |
| 公稱壓力： | 1.6Mpa～42.0Mpa/150LB-2500LB | 連接方式： | 法蘭 |
| 適用溫度： | -20ºC～+150ºC～425ºC～550ºC | 驅動方式： | 手動、傘齒輪、電動、氣動、液動 |
| 閥體材質： | 鍛鋼、鍛不銹鋼、A105、A182、F22、F304 | 制造標準： | 國標GB、德國DIN、美國API、ANSI |
| 適用介質： | 水、油、蒸汽、導熱油、濾清、易結晶物 | 生產廠家： | 上海凱利科閥門有限公司 |

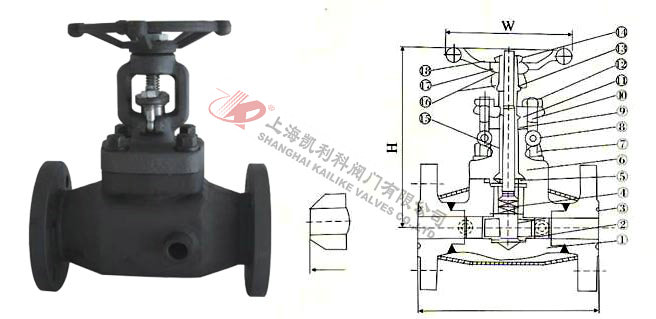

| 序號 | 零件名稱 | CS to ASTM | AS to ASTM | AS to ASTM | |
| Type A105 | Type F22 | Type F304(L) | Type F316(L) | ||
| 1 | 閥體 | A105 | A182F22 | A182F304(L) | A182F316(L) |
| 2 | 閥座 | A276 420 | A276 304 | A276 304(L) | A276F316(L) |
| 3 | 閘板 | A276 410&403 | A182 F304 | A182 F304(L) | A182 F316(L) |
| 4 | 閥桿 | A182 F6 | A182 F304 | A182 F304(L) | A182 F316(L) |
| 5 | 墊片 | 316夾柔性石墨+graphite | 316夾PTFESS+PTFE | ||
| 6 | 閥蓋 | A105 | A182F22 | A182F304(L) | A182 F316(L) |
| 7 | 閥蓋螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
| 8 | 圓柱銷 | A276 420 | A276 304 | ||
| 9 | 填料壓套 | A276 410 | A182 F304(L) | A182 F316(L) | |
| 10 | 活節螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
| 11 | 填料壓板 | A105 | A182 F11 | A182 F304(L) | A182 F316(L) |
| 12 | 螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
| 13 | 閥桿螺母 | A276 410 | |||
| 14 | 銷緊螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
| 15 | 銘牌 | SHDG | |||
| 16 | 手輪 | A197 | |||
| 17 | 潤滑墊片 | A472 431 | |||
| 18 | 填料 | 柔性石墨 | PTFE | ||
| 適用介質 | 水、蒸氣、油品等 | 水、蒸氣、油品等 | 硝酸、醋酸等 | ||
| 適用溫度 | -29℃-425℃ | -29℃-550℃ | -29℃-180℃ | ||
| NPS | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | |
|
L(RF) L1 (BW) |
150 | 108 | 117 | 117 | 140 | 165 | 203 |
| 300 | 140 | 152 | 152 | 178 | 190 | 216 | |
| 600 | 165 | 190 | 190 | 229 | 241 | 292 | |
| H(OPEN) | 150/300 | 158 | 169 | 169 | 236 | 246 | 283 |
| 600 | 169 | 197 | 197 | 246 | 283 | 320 | |
| W | 100 | 100 | 100 | 160 | 160 | 180 | |
| 2-G | 3/8 | 3/8 | 3/8 | 1/2 | 1/2 | 1/2 | |
聲明：【BZ41H鍛鋼保溫閘閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的BZ41H鍛鋼保溫閘閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
